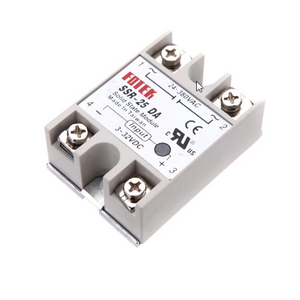

Módulo Relé de estado sólido SSR-25 DA
Un relé de estado sólido (SSR por sus siglas en inglés) cumple la misma función que un relé electromecánico, pero sin utilizar partes móviles. En un relé de estado sólido el circuito de control y el de la carga van optoacoplados, lo que permite que pueda ser conmutado por un voltaje y una corriente mucho menor que la mayoría de los relés electromecánicos. Además, como no hay contactos móviles, el relé de estado sólido puede conmutar mucho más rápido y durante mucho más tiempo sin tener que ser reemplazado.
El relé de estado sólido SSR-25 DA, puede interrumpir desde 24VAC hasta 380VAC y 25A, con una tensión de entrada de 4 a 32 VDC.
Especificaciones:
- Alta rigidez dieléctrica superior a 4KV
- Alta fuerza de aislamiento sobre 100MΩ/500VDC
- Con circuito de protección contra sobrecalentamiento (120 ℃)
- Tolerancia a sobrecorriente
- Tolerancia a sobretensión
- Conformidad con EN60947-4-3 y EN60950
- Voltaje de entrada: 4 ~ 32 VDC
- Corriente de carga: 25 A máx.
- Voltaje de apagado: <3.5 VDC
- Corriente de disparo: 12,0 mA máx.
- Método de control: Paso por cero
- Corriente de fuga: 5 mA máx.
- Tiempo de respuesta: 10 ms (50 Hz)
- Inmunidad de entrada: 2 KV (EN61000-4-4)
- Fuerza de aislamiento: 4 KVrms (EN60950/VDE0805)
- Fuerza de aislamiento: 100MΩ / 500VDC (EN60950/VDE0805)
- Material de la carcasa: ABS (UL: 94V0)
- Circunstancia: -40 ℃ ~ +80 ℃; 35 ~ 85 % RH
